TeamDesigner3.0扩展企业CAD应用
2002/12/31 来源:eworks 作者:杨泽华

    核心提示:增强的绘图工具,形象化的标注界面,可扩展的标准件库,强大的装配件号处理,并行的装配结构信息,用户化的标准定制,支持与capp/pdm的集成,
    CAD技术从1990年代初在国内开始推广,迄今为止,产品的成熟度和用户的理解水平都已达到相当程度。无论科研院所,还是企业技术中心,产品的研发基本是通过CAD完成。国外调查显示,高端、中端三维和平面CAD三者的装机量为1:2:7。中高端CAD产品主要运用在建模、分析上,低端二维CAD则运用于日常的设计、绘图中。限于机械装备能力,国内CAD应用仍然以二维为主。
    纵观国内CAD软件,基本分为两大块:一是AutoCAD(据AutoDesk提供的数据,绝大部分用户购买了二次开发产品),二是国内自主平台的CAD产品,如CAXA、KMCAD。AutoCAD在用户群、图形标准(DWG文件是业内默认的标准格式)上在全球占有绝对位置。国内自主版权的CAD产品则在绘图、画法上满足了用户习惯。随着技术部门信息化升级,如CAPP/PDM/ERP的规划和实施,CAD作为数据源的作用凸现。因此,兼容与集成是衡量CAD产品的杠杆之一。遗憾的是,国内迄今没有权威的CAD文件标准格式,这是信息化进程中的一道坎。
    TeamDesigner3.0是北京艾克斯特科技股份有限公司十年来在CAD领域研究、推广成果的发扬和创新。不仅继承了机械CAD软件的通用性,并且在专业领域做了诸多扩展、创新。
    TeamDesigner3.0是基于AutoCAD开发的CAD产品,支持AutoCAD2000以上版本。产品的定位主要体现在两个方面:工具与集成。
    CAD(特别是二维产品)可以理解为ComputeAidedDrafting,是用于日常的设计和绘图过程中的一个工具。既然是工具,那么用户则要求入门轻松、操作简单、功能强大。同时,CAD作为企业信息化的源头,必须提供开放的接口、满足与CAPP/PDM/ERP的集成。相信业内人士在项目实施中,一定为CAD文件格式的不统一、软件没有提供数据接口而伤过脑筋。
    在工具与集成两个方面,TeamDesigner3.0都提供了解决方法。现将软件中一些闪光的东西拿出来与您分享,希望对国内CAD产品的开发和应用提供一些有意的借鉴。

    增强的绘图工具

    系统在AutoCAD基础上,新增了30多个辅助绘图命令,包括角度线、分布孔、国标特征孔、螺纹、截断符号、工艺槽等。灵活运用TeamDesigner绘图工具,复杂的设计过程将会变得轻松、有趣、高效。

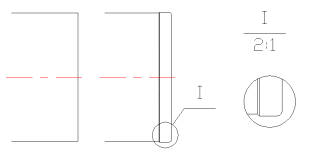

    例如,下图左边的图形,需要对它磨内孔(中间是要求的结果),为了在图面显示清楚,还需要局部放大。
    类似结构在机械制图中相当常见。按照传统的画法,必须对照机械设计手册,找出工艺结构类型、确定结构参数,然后一步一步绘制。

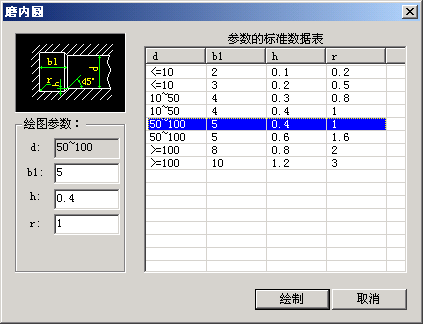

    在TeamDesigner中,通过菜单或工具条选择命令后,根据提示选择孔的上下轮廓和端面,程序自动计算孔的直径和查询出结构参数(下图)。如果需要修改国标推荐的参数,直接编辑文本。点击“绘制”按钮,工艺槽自动生成。

    接着,选择菜......点击查阅全文......↓
